產品特點：
■采用高頻脈寬調制技術和IGBT驅動，響應迅速，輸出穩定。根據設置輸出各種頻率的純凈正弦波，適合模擬各國電網供電；
■采用先進的直接數字頻率合成器（DDS）波形產生技術，頻率穩定度高，連續性好；
■測量精度高，適用電流正弦半波及其類似的帶直流分量的各種波形的測試；
■提供嵌入式智能化PC機監控系統；
■全范圍可調輸出電壓0-150V，0-300V，步距0.01V；
■輸出頻率45-200Hz（20-1200 Hz選購）,步距0.01Hz；
■輸出電流限定功能；
■具有9組記憶，可以將常用的參數(電壓V、頻率F、電流I)存儲，以便使用時輕松調用；
■具有多種通訊接口可選擇（RS232C通訊接口，RS485通訊接口，IEEE488.2(GPIB)接口等），指令執行時間小于10ms；
■保護模式：過壓，過流，過載，短路，限流等；
■提供均方根電壓，均方根電流，有功功率，頻率，功率因素等讀值；
■Lock鍵，人性化設計，組合鍵鎖定與解鎖，防止誤操作；
■純數字式按鍵輸入，精確度高；
■輸出電壓上升速率可以設定最小0.01V/10mS,方便啟動沖擊電流大的負載，特別適合感性負載,如馬達啟動,變壓器等；
■對100%除載加載，穩壓反應時間在20ms以內，超載能力強，瞬間電流能承受額定電流的3倍。
應用場所：
ATE自動化測試、家電、電機、電動工具、開關電源、電源適配器、UPS、信息通信、光伏、燈具、電子變壓器、電子元器件、低壓配電、航空航天、國防軍工等行業領域。

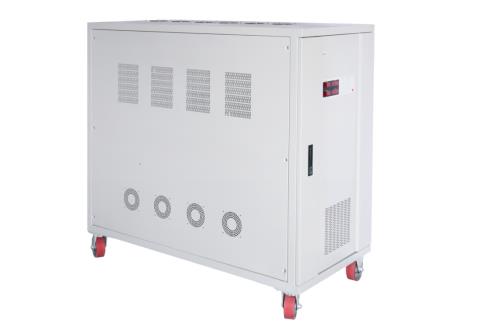

YF-33*D系列（三相輸出）產品規格 | |||||||||||||
型號Model | 3306D | 3309D | 3312D | 3315D | 3320D | 3330D | 3360D | 33100D | 33150D | 33300D | 33450D | ||
容量Power | 6KVA | 9KVA | 12KVA | 15KVA | 20KVA | 30KVA | 60KVA | 100KVA | 150KVA | 300KVA | 450KVA | ||
制作方式Working | SPWM(正弦脈寬調制) | ||||||||||||
輸入INPUT | 相數Phase | 1φ2W（可選） | 3φ4W | ||||||||||
電壓Voltage | 220V±10% | 380V±10% | |||||||||||
頻率Frequency | 47Hz – 63Hz | ||||||||||||
輸出OUTPUT | 相數Phase | 3φ4W | |||||||||||
相電壓Voltage | 低檔0V-150VAC / 高檔0V-300VAC 自動檔AUTO | ||||||||||||
線電壓Voltage | 低檔0V-260VAC/ 高檔0V-520VAC 自動檔AUTO | ||||||||||||
頻率Frequency | 45-120Hz(40-500Hz可選)，0.1Step | ||||||||||||
最大相電流 Max Current | L=120V | 16.8A | 25A | 33A | 42A | 56A | 84A | 168A | 278A | 420A | 840A | 1250A | |
H=240V | 8.4A | 12.5A | 17A | 21A | 28A | 42A | 84A | 139A | 210A | 420A | 625A | ||
LED顯示(A相) Display | 電壓Vrms、電流Arms、頻率Fre、功率Wattage、功率因數PF | ||||||||||||
電源穩壓率Line Regulation | 0.1% | ||||||||||||
負載穩壓率Load Regulation | 1% | ||||||||||||
波形失真度T.H.D | 2%(純電阻負載) | ||||||||||||
頻率穩定度Frequency Regulation | 0.01% | ||||||||||||
電壓解析度Voltage Resolution | 0.1V | ||||||||||||
頻率解析度Frequency Resolution | 0.1Hz | ||||||||||||
電流解析度Current Resolution | 0.01A | 0.1A | 1A | ||||||||||
測量 精確度 | 電壓Voltage | 0.5%FS+5dgt | |||||||||||
電流Current | 0.5%FS+5dgt | ||||||||||||
功率Wattage | 0.5%FS+5dgt | ||||||||||||
頻率Frequency | 0.01%FS+5dgt | ||||||||||||
設定 精確度 | 電壓Voltage | 1% | |||||||||||
頻率Current | 0.1% | ||||||||||||
存儲組數Memory | M1 (V_F_A)﹑M2 (V_F_A) ……M9 (V_F_A) | ||||||||||||
通訊接口Interface | RS232C 【IEEE488.2(GPIB)可選】 | ||||||||||||
限流設定I-LIM Set | O-Max Current | ||||||||||||
保護 Protection | 過流Over Current 過溫 Over Temp 過載Over Load 短路Short Circuit | ||||||||||||
重量Weight(Kg) | 75 | 90 | 120 | 150 | 200 | 300 | 500 | 900 | 1200 | 2000 | 3000 | ||
體積W×H×D(mm) | 430×700×700 | 600×900×1050 | 700×1380×1410 | 900×1580×1610 | 1000×1580×1800 | ||||||||
運行環境Environment | 0-40℃ 20-80%RH | ||||||||||||
◆ 輸出電壓可達1000V ◆規格如有變更恕不另行通知
◆ 最大失真度在輸出120VAC (150V檔位) 及240VAC (300V檔位) 純阻性負載下測試。
